义嘉泰热卖——ICNL9905：小尺寸移动终端的“全能芯”

在移动终端设计日益追求轻薄化、高集成度的今天，TDDI（Touch and Display Driver Integration，触控与显示驱动集成） 技术早已成为主流。

这款芯片专为7英寸以下的中小尺寸移动设备打造，凭借其优秀的In-cell触控性能和高度集成的架构，成为了许多高性价比方案的首选。

它到底“强”在哪里？我们扒开 Datasheet，从技术视角一探究竟。

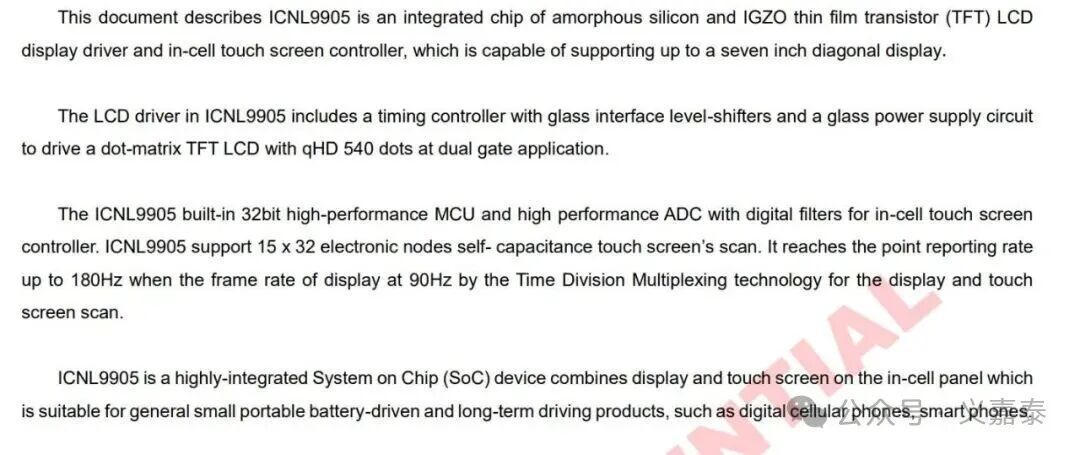

简单来说，ICNL9905 是一颗 RAM-less（无内置显存） 的单芯片解决方案，同时集成了非晶硅（a-Si）/IGZO TFT LCD 显示驱动和 In-cell 电容触控控制。

它专为qHD（540 RGB x 1260） 分辨率的双栅极（Dual Gate）面板设计，通过时分复用（Time Division Multiplexing）技术，完美解决了显示与触控信号的干扰问题。

ICNL9905 内置了高性能 32位 MCU 和高信噪比模拟前端（AFE）：

• 节点覆盖：

   支持 15 x 32 个触控节点，对于7寸以下屏幕实现了全覆盖。

• 高报点率：

   当显示帧率为 90Hz 时，触控报点率可达 180Hz。这意味着在快速滑动时，不仅画面跟手，而且轨迹更加平滑。

• 抗干扰算法：

   内置智能跳频算法，有效抵抗电源噪声和环境干扰，即使在复杂的电磁环境下也能稳定识别 10 指触控。
•
•


这是 ICNL9905 的一大杀手锏。它支持 Zero-Flash（0-Flash） 应用方案：

• 原理： 无需外挂昂贵的 Flash 存储触控固件，而是通过主机（Host）在上电初始化时直接下发固件到芯片 RAM 中。

• 优势： 直接节省一颗外围 Flash 芯片的 BOM 成本，同时减少了 PCB 占用面积，对于对成本敏感的项目极为友好。

在寸土寸金的移动设备电池续航面前，ICNL9905 做了精细的电源管理：

• 内置 Charge Pump： 芯片内部集成了电荷泵电路，可直接生成 VGH、VGL 等面板驱动电压，减少了外部电源管理芯片的需求。

• 多级休眠模式： 支持 Active、Monitor、Suspend、Gesture（手势唤醒）、Deep Standby 等多种模式。在待机时，功耗可降至微安（uA）级别，极大延长设备待机时间。

如果您正在开发以下类型的产品，ICNL9905 是非常值得评估的方案：

1. 入门级智能手机/老人机： 性价比高，功能全。

2. 手持工业终端/PDA： 7寸以下屏幕，对触控稳定性有要求。

3. 智能家居中控屏： 需要 MIPI 接口且对集成度有要求的场景。

设计Tips：

• 在 PCB Layout 时，注意 MIPI 差分线的阻抗匹配（通常为 100Ω）。

• 若使用 Zero-Flash 方案，需确保主控平台驱动支持固件下发流程（详见 Datasheet 第7.6章节的时序图）。

ICNL9905 凭借其 “显示+触控”单芯片集成、Zero-Flash 成本优势 以及 成熟的 MIPI 接口生态，成为了中小尺寸屏幕驱动的高效解决方案。

想获取完整的 ICNL9905 Datasheet？

或者需要针对您项目的 Display & Touch 完整配套方案？
